A hullámkarton típusai, avagy hogyan ismerjük fel a minőségű dobozt?
06. 05. 2023 | Autor: Michaela | percnyi olvasás
A dobozok vásárlásakor a hullámkarton minősége döntő fontosságú. Nem karton, mint a karton – különbözik a rétegek számában, a papír minőségében és a hullámok magasságában. Ezek határozzák meg, hogy küldeménye túléli-e az Öntől az ügyfélhez vezető utat.
A cikkben végigvezetjük Önt a hullámkarton alapvető típusain, és elmagyarázzuk, mi befolyásolja erősségüket.
Mielőtt belemennénk az elméletbe - nincs jó vagy rossz karton. Csak olyan van, amelyik megfelel a célnak, és olyan, amelyik nem.
Ezért olyan anyagot kell keresnie, amely elfogadható ár/teljesítmény arány mellett megfelelően védi termékét.
A cikkből megtudhatja:
- Mi a hullámkarton
- Mi befolyásolja a hullámkarton minőségét
- 1. A rétegek száma
- 2. A hullámos réteg magassága
- 3. Az anyag, amelyből a rétegek készülnek
- A különböző gyártók hullámlemezeinek jelölése
- A karton mechanikai tulajdonságai, vagy hogy mit bírnak el a dobozai
- Élszilárdság (ECT)
- Szakítószilárdság (BST)
- Mit lehet kihozni a cikkből?
Mi az a hullámkarton
A hullámkarton a dobozok és egyéb kartontermékek gyártásának alapanyaga, karton elválasztó, kartonborítékokon át a kartonbútorokig.

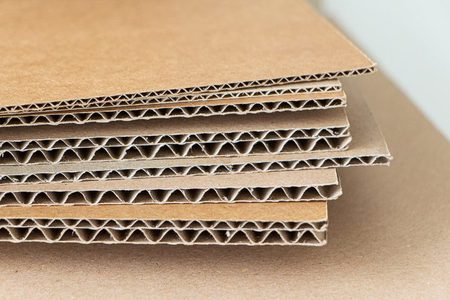

A karton több réteg egyenes + hullámpapír összeragasztásával jön létre.
Csak hogy ötletet adjunk, nagyon sok (és még sok más) típusú hullámkarton létezik. :-)
A hullámkarton gyártásának egész varázslata az úgynevezett hullámosító gépben zajlik, amely nyomás alatt alakítja a papírt. A hullámok tetejére ragasztót visz fel, végül pedig nyomógörgőkkel ragasztja rá a fedőpapírt a hullámokra.
Mi befolyásolja a hullámkarton minőségét
A hullámkarton 3 kritérium szerint van felosztva, amelyeket most részletesen elemezünk:
- A rétegek száma
- A hullámréteg magassága
- Az anyag, amelyből a rétegek készülnek
1. A rétegek száma
Réteg alatt minden egyes papírt (sima és hullámpapírt) értünk, amelyből a karton készül. A jól ismert 3VVL és 5VVL rövidítések pontosan megmondják, hogy hány rétegből áll a karton.
Kétrétegű (2VVL) - áruk átlapolására és csomagolására (hullámkarton tekercsben is kapható).
Háromrétegű (3VVL) - kisebb és könnyebb termékek dobozainak gyártása (számos változatban kapható: háromrétegű dobozok, gyorsan záródó dobozok, Hullámkarton lemez, kartonborítékok...).
Ötréteges (5VVL) - a legtöbb nagyméretű doboz - nagyméretű és nagy teherbírású dobozok gyártása ötrétegű dobozok, költöztető dobozok, raklapos dobozok.
Hétrétegű (7VVL) - rendkívül erős és tartós dobozok gyártására az ipar és az export számára.
Itt egy egyszerű szabály érvényes: több réteg = nagyobb tartósság és szilárdság. Ezért minél nagyobb és nehezebb a csomagolt tétel, annál több rétegre van szüksége.
2. A hullámos réteg magassága
A rétegek számán kívül a karton szilárdságát a hullám típusa (vagy a fluting illetve a hullámos réteg magassága) határozza meg.
Képzelje el, hogy minél nagyobb a bordázás, annál nagyobb "párnát" biztosít az ütések és ütközések tompítására.
A DIN 5468 norma szerint a hullámokat a következőképpen osztályozzák:
|
hullám típusa |
Jelölés |
Hullámosztás (mm) |
Hullámmagasság (mmu) |
|
Extra nagy hullám |
K |
≥ 5,0 |
≥ 10,0 |
|
Nagy hullám |
A |
8,0 - 9,5 |
4,0 - 4,9 |
|
Közepes hullám |
C |
6,8 - 7,9 |
3,1 - 3,9 |
|
Kiss hullám |
B |
5,6 - 6,5 |
2,2 - 3,0 |
|
Midihullám |
D |
3,8 - 4,8 |
1,9 - 2,1 |
|
Mikrohullám |
E |
3,0 - 3,5 |
1,0 - 1,8 |
|
Minihullám |
F |
1,9 - 2,6 |
0,6 - 0,9 |
|
Extra minihullám |
G |
≤ 1,8 |
≤0,55 |
Az értékeket azonban tekintse irányadónak - például a B-hullám magassága gyártónként kissé eltérhet, mert mindenki kicsit másképp csinálja.
A gyakorlatban leggyakrabban a következő hullámtípusokkal találkozhat:
- A - nagy hullám - a legrégebbi, már nem nagyon használják, de nagyon jó csillapító hatással bír.
- C - közepes hullám - a ma leggyakrabban használt típus, tulajdonságai univerzálisak.
- B - kis hullám - a második leggyakrabban használt hullám, a B-t gyakran kombinálják a C hullámmal az ötrétegű dobozokban, mert jól kiegészítik egymást.
- E - mikrohullámú - kis méretű csomagolásokhoz használják, és ahol a csomagolás nyomtatott (a doboz kívülről laposabb a kis hullámtávolság miatt), gyakran kombinálják a B és az E hullámot.
A leggyakoribb A, C, B és E hullámtípusok, valamint ezek BC és BE kombinációi.
3. Az anyag, amelyből a rétegek készülnek
Az utolsó darab, amely befolyásolja a doboz szilárdságát, a rétegek anyaga. Igaz, hogy minél alacsonyabb az újrahasznosított tartalom és minél nagyobb a papír súlya, annál erősebb és tartósabb a hullámkarton, de annál drágább is.
Hullámpapír rétegpapírok
A hullámos réteg elsősorban nyomást nyel el.
- Halbzellstoff (félig cellulóz) – a legjobb minőségű papír a hullám gyártására, nagyon erős, farostból készült papír
- Wellenstoff (jobb szürke papír) - osztályozott (és ezért jobb minőségű) hulladékpapírból készül, amelyhez keményítőt adnak, így szilárdságban közelebb áll a fél cellulóz, de olcsóbb.
- Schrenz (szürke papír) - a legalacsonyabb minőségű papír, amelyet újrahasznosított papírból készítenek.
Fedőpapírok
A fedőpapírok befolyásolják a hullámkarton megjelenését, szilárdságát és a külső hatásoknak (hőmérsékletváltozás, páratartalom) való ellenálló képességét.
- Kraftliner - különböző súlyú lehet, de a lényeg az, hogy a kraftpapír 80%-ban cellulózból áll, így ez a legjobb minőségű fedőpapír, amely alkalmas igényes körülmények között, veszélyes anyagok szállítására vagy hosszú távú tárolásra és hőmérséklet-ingadozásnak és mérsékelt páratartalomnak való kitettségre.
- Testliner - általában 100%-ban újrahasznosított rostból készült kétrétegű papír, amelyhez keményítőt adnak a szilárdság növelése érdekében, súlya 120 és 200 g/m2 között változhat, és 4 fokozatra osztható 1-4-ig (az 1 közel áll a kraftpapírhoz, a 4 több újrahasznosított papírt tartalmaz).
- Schrenz (szürke papír) - 70 és 140 g/m2 közötti tömegű, kizárólag újrahasznosított papírból készül.
Hullámkarton jelölése különböző gyártóktól
A gyakorlatban szép gulyás van a kartonok címkézésénél.
Bár léteznek nemzetközi DIN és FEFCO szabványok, minden gyártó a maga módján jelöli a hullámkartont. Például a FEFCO 22B karton megfelel a DIN 1.02B szabványnak, a Dunapack Mosburger T20B gyártó szerint a, a Model Obaly 22B32H és a gyártó szerint a Smurfit Kappa B2111BB. Gyártó szerint :-)
Ezért, ha tőlünk és egy másik gyártótól van árajánlat a dobozok gyártására, akkor nehéz lehet az árajánlatokat egymással összehasonlítani. Az alábbi fotó jól mutatja:
Háromrétegű hullámkarton a Dunapack Mosburger (a fénykép alján) beszállítóunktól és egy másik gyártótól (a fénykép tetején).
Tehát, hogy tájékozódjunk benne?
Hasonlítsuk össze a mechanikai tulajdonságokat.
A karton mechanikai tulajdonságai, vagyis, hogy mit bírnak ki a dobozai.
Sajnos nem lehet pontosan megmondani, hogy doboz mennyit bír el. Ez például attól függ, hogy az árukat hogyan helyezik el a dobozban, hogyan rögzítik, hogy egymásra vannak-e rakva... Még így is felmérheti a hullámkarton szilárdságát és tartósságát. Koncentráljon erre a 2 fő paraméterre:
Élszilárdság (ECT)
Ez azt az erőt méri, amelynél a karton összeesik/törik, ha felüliről erő hat rá. Közvetlen hatással van a rakodhatóságra. Az ECT rövidítés edge crust test , és kN/m-ben mérik.
Szakítószilárdság (BST)
Azt a maximális nyomást méri, amely lyukat üt a kartonon. Ez az érték csak akkor fontos, ha kis méretű vagy laza termékeket, például mosóport csomagolunk. A BST rövidítés a burst strenght, és kPa-ban mérik.
